Kangal halindeki ST1 (ST22/34) demirinin soğuk çekme yolu ile fiziki özellikleri değiştirilerek çekilmesi ve doğrultulup istenilen boylarda kesilmesiyle mukavemeti arttırılmış nervürlü, yüksek kaliteli hasır çubuklar elde edilir.

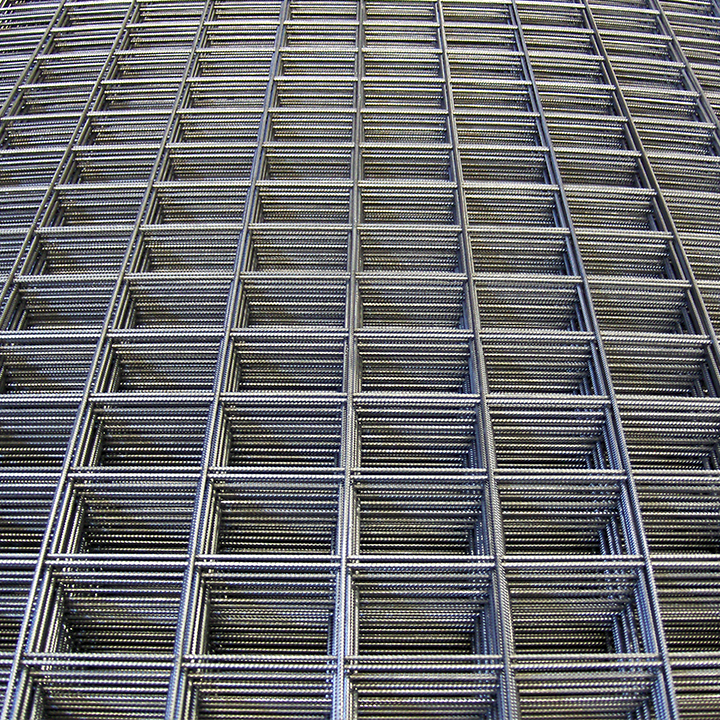

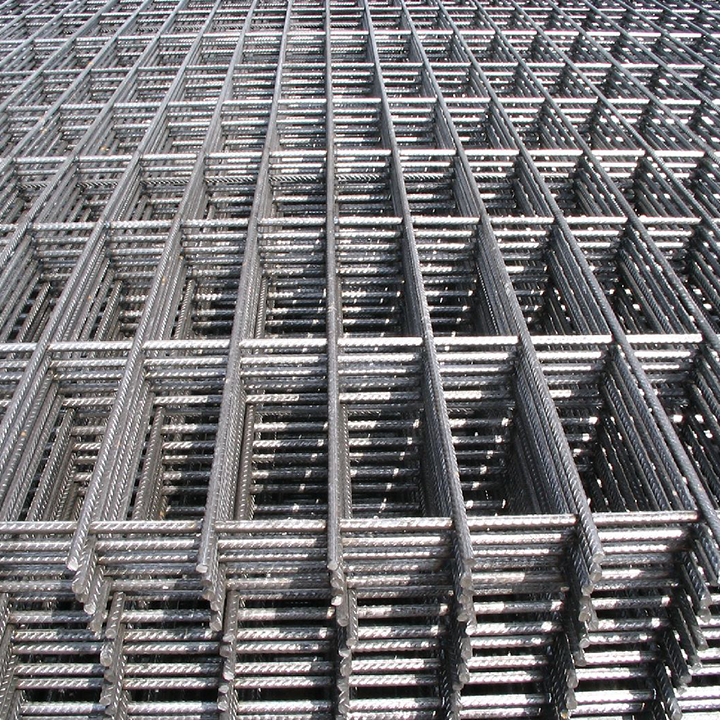

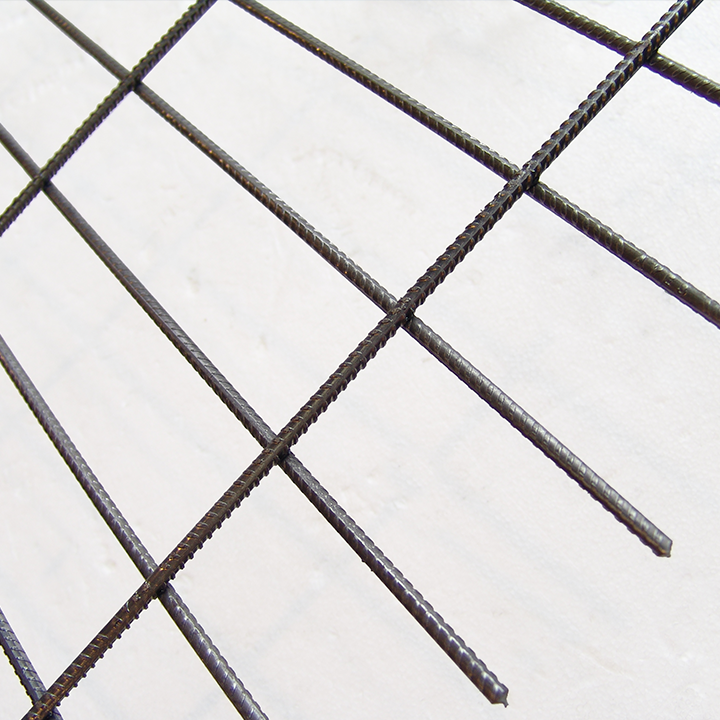

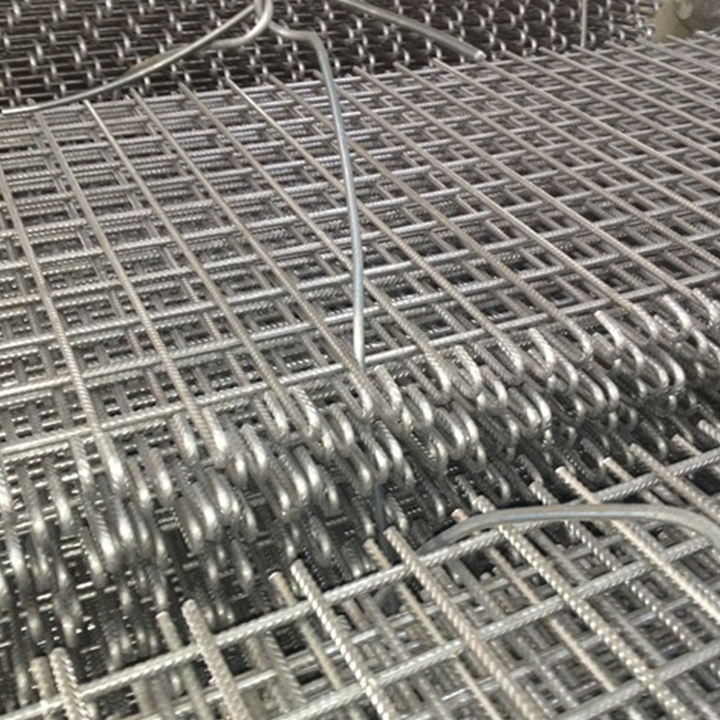

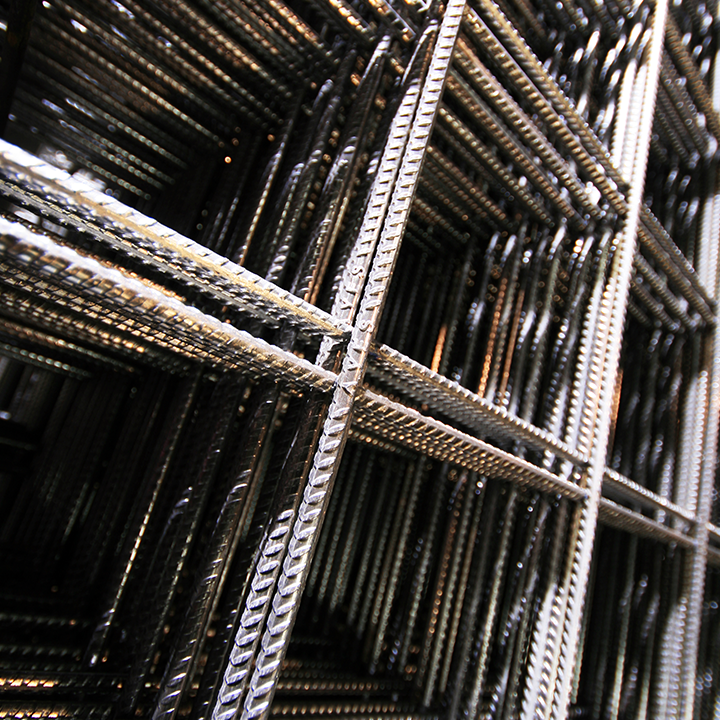

Beton çelik hasırı, elde edilen yüksek kaliteli çubukların birbirine dik olarak belirli aralıklarda yerleştirilip punta kaynağı ile birleştirilmesiyle elde edilen hazır beton donatısıdır.
Çelik hasır TS 500 de ST IV b, DIN 1045'te Bst 50/55 RK olarak tanımlanır.
Pek çok büyük inşaat projesine verdiğimiz çelik hasırlar TSE kalite belgelerine sahip ve TS 708 TS 4559, TS 500, Alman DIN 488, DIN 1045 normlarına uygun olarak üretilmektedir.

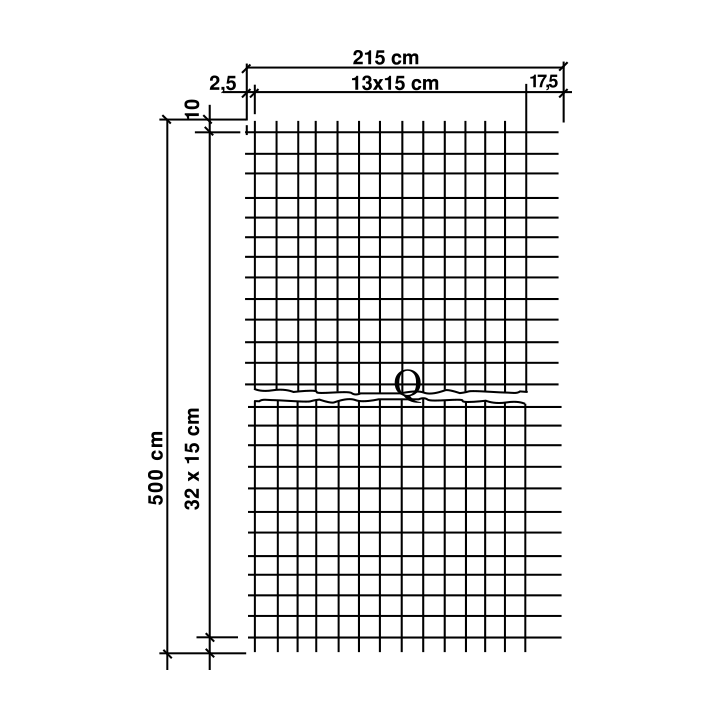

Her iki istikamette de çalışan döşemelerde ve betonarme yapı elemanlarında kullanılır. Boy ve en çubuğu aralıkları 150 mm'dir.
| HASIR | GÖZ | ||||||
| HASIR | EBADI | ÖLÇÜLERİ | ÇAP | BOY | EN | HASIR | |
| TİPİ | (cm) | (mm) | (mm) | FİLİZLERİ | FİLİZLERİ | AĞIRLIĞI | Kg/m² |
| Boy / En | Boy / En | Boy / En | (mm) | (mm) | (kg) | ||
| Q106/106 | 500/215 | 150 / 150 | 4.5 / 4.5 | 100 / 100 | 25 / 175 | 17.62 | 1.66 |
| Q131/131 | 500/215 | 150 / 150 | 5.0 / 5.0 | 100 / 100 | 25 / 175 | 21.70 | 2.06 |
| Q158/158 | 500/215 | 150 / 150 | 5.5 / 5.5 | 100 / 100 | 25 / 175 | 26.36 | 2.48 |
| Q188/188 | 500/215 | 150 / 150 | 6.0 / 6.0 | 100 / 100 | 25 / 175 | 31.29 | 2.96 |
| Q221/221 | 500/215 | 150 / 150 | 6.5 / 6.5 | 100 / 100 | 25 / 175 | 36.65 | 3.48 |
| Q257/257 | 500/215 | 150 / 150 | 7.0 / 7.0 | 100 / 100 | 25 / 175 | 42.56 | 4.02 |
| Q257/188 | 500/215 | 150 / 150 | 7.0 / 6.0 | 100 / 100 | 25 / 175 | 36.89 | 3.43 |
| Q295/295 | 500/215 | 150 / 150 | 7.5 / 7.5 | 100 / 100 | 25 / 175 | 48.90 | 4.62 |
| Q295/257 | 500/215 | 150 / 150 | 7.5 / 7.0 | 100 / 100 | 25 / 175 | 45.72 | 4.25 |
| Q295/221 | 500/215 | 150 / 150 | 7.5 / 6.5 | 100 / 100 | 25 / 175 | 42.73 | 3.98 |
| Q295/188 | 500/215 | 150 / 150 | 7.5 / 6.0 | 100 / 100 | 25 / 175 | 40.04 | 3.72 |
| Q295/158 | 500/215 | 150 / 150 | 7.5 / 5.5 | 100 / 100 | 25 / 175 | 37.55 | 3.49 |
| Q317/317 | 500/215 | 150 / 150 | 7.8 / 7.8 | 100 / 100 | 25 / 175 | 52.71 | 4.98 |
| Q317/295 | 500/215 | 150 / 150 | 7.8 / 7.5 | 100 / 100 | 25 / 175 | 50.80 | 4.73 |
| Q317/257 | 500/215 | 150 / 150 | 7.8 / 7.0 | 100 / 100 | 25 / 175 | 47.61 | 4.43 |
| Q317/221 | 500/215 | 150 / 150 | 7.8 / 6.5 | 100 / 100 | 25 / 175 | 44.63 | 4.15 |
| Q317/188 | 500/215 | 150 / 150 | 8.0 / 6.0 | 100 / 100 | 25 / 175 | 41.93 | 3.97 |
| Q335/335 | 500/215 | 150 / 150 | 8.0 / 8.0 | 100 / 100 | 25 / 175 | 55.67 | 5.26 |
| Q335/317 | 500/215 | 150 / 150 | 8.0 / 7.8 | 100 / 100 | 25 / 175 | 54.18 | 5.04 |
| Q335/295 | 500/215 | 150 / 150 | 8.0 / 7.5 | 100 / 100 | 25 / 175 | 52.27 | 4.86 |
| Q335/257 | 500/215 | 150 / 150 | 8.0 / 7.0 | 100 / 100 | 25 / 175 | 49.08 | 4.57 |
| Q335/221 | 500/215 | 150 / 150 | 8.0 / 6.5 | 100 / 100 | 25 / 175 | 46.09 | 4.29 |
| Q335/188 | 500/215 | 150 / 150 | 8.0 / 6.0 | 100 / 100 | 25 / 175 | 43.40 | 4.11 |
| Q377/377 | 500/215 | 150 / 150 | 8.5 / 8.5 | 100 / 100 | 25 / 175 | 62.72 | 5.94 |
| Q377/335 | 500/215 | 150 / 150 | 8.5 / 8.0 | 100 / 100 | 25 / 175 | 59.17 | 5.50 |
| Q377/317 | 500/215 | 150 / 150 | 8.5 / 7.8 | 100 / 100 | 25 / 175 | 57.69 | 5.37 |
| Q377/295 | 500/215 | 150 / 150 | 8.5 / 7.5 | 100 / 100 | 25 / 175 | 55.77 | 5.19 |
| Q377/257 | 500/215 | 150 / 150 | 8.5 / 7.0 | 100 / 100 | 25 / 175 | 52.58 | 4.90 |
| Q377/221 | 500/215 | 150 / 150 | 8.5 / 6.5 | 100 / 100 | 25 / 175 | 49.60 | 4.61 |
| Q377/188 | 500/215 | 150 / 150 | 8.5 / 6.0 | 100 / 100 | 25 / 175 | 46.90 | 4.45 |
| Q424/424 | 500/215 | 150 / 150 | 9.0 / 9.0 | 100 / 100 | 25 / 175 | 70.33 | 6.66 |
| Q424/377 | 500/215 | 150 / 150 | 9.0 / 8.5 | 100 / 100 | 25 / 175 | 66.50 | 6.19 |
| Q424/335 | 500/215 | 150 / 150 | 9.0 / 8.0 | 100 / 100 | 25 / 175 | 62.96 | 5.86 |
| Q424/317 | 500/215 | 150 / 150 | 9.0 / 7.8 | 100 / 100 | 25 / 175 | 61.47 | 5.72 |
| Q424/295 | 500/215 | 150 / 150 | 9.0 / 7.5 | 100 / 100 | 25 / 175 | 59.55 | 5.54 |
| Q424/257 | 500/215 | 150 / 150 | 9.0 / 7.0 | 100 / 100 | 25 / 175 | 56.36 | 5.24 |
| Q424/221 | 500/215 | 150 / 150 | 9.0 / 6.5 | 100 / 100 | 25 / 175 | 53.38 | 4.97 |
| Q443/443 | 500/215 | 150 / 150 | 9.2 / 9.2 | 100 / 100 | 25 / 175 | 73.43 | 6.95 |
| Q443/377 | 500/215 | 150 / 150 | 9.2 / 8.5 | 100 / 100 | 25 / 175 | 67.97 | 6.32 |
| Q443/335 | 500/215 | 150 / 150 | 9.2 / 8.0 | 100 / 100 | 25 / 175 | 64.42 | 5.99 |
| Q443/317 | 500/215 | 150 / 150 | 9.2 / 7.8 | 100 / 100 | 25 / 175 | 62.94 | 5.85 |
| Q443/295 | 500/215 | 150 / 150 | 9.2 / 7.5 | 100 / 100 | 25 / 175 | 61.02 | 5.68 |
| Q443/257 | 500/215 | 150 / 150 | 9.2 / 7.0 | 100 / 100 | 25 / 175 | 57.83 | 5.38 |
| Q443/221 | 500/215 | 150 / 150 | 9.2 / 6.5 | 100 / 100 | 25 / 175 | 54.93 | 5.22 |
| Q473/473 | 500/215 | 150 / 150 | 9.5 / 9.5 | 100 / 100 | 25 / 175 | 78.37 | 7.29 |
| Q503/503 | 500/215 | 100 / 100 | 8.0 / 8.0 | 100 / 100 | 25 / 175 | 83.08 | 7.90 |
| Q513/513 | 500/215 | 100 / 100 | 8.1 / 8.1 | 100 / 100 | 25 / 175 | 85.19 | 8.08 |
| Q513/257 | 500/215 | 100 / 150 | 8.1 / 7.0 | 100 / 100 | 25 / 175 | 63.95 | 6.05 |
| Q524/524 | 500/215 | 150 / 150 | 10.0/10.0 | 100 / 100 | 25 / 175 | 86.97 | 8.09 |
| Q524/443 | 500/215 | 150 / 150 | 10.0 / 9.2 | 100 / 100 | 25 / 175 | 80.08 | 7.45 |
| Q524/424 | 500/215 | 150 / 150 | 10.0 / 9.0 | 100 / 100 | 25 / 175 | 78.60 | 7.31 |
| Q524/377 | 500/215 | 150 / 150 | 10.0 / 8.5 | 100 / 100 | 25 / 175 | 74.76 | 6.95 |
| Q524/335 | 500/215 | 150 / 150 | 10.0 / 8.0 | 100 / 100 | 25 / 175 | 71.21 | 6.62 |
| Q524/317 | 500/215 | 150 / 150 | 10.0 / 7.8 | 100 / 100 | 25 / 175 | 69.72 | 6.49 |
| Q524/295 | 500/215 | 150 / 150 | 10.0 / 7.5 | 100 / 100 | 25 / 175 | 67.81 | 6.31 |
| Q524/257 | 500/215 | 150 / 150 | 10.0 / 7.0 | 100 / 100 | 25 / 175 | 64.62 | 6.01 |
| Q589/589 | 500/215 | 150 / 150 | 10.6/10.6 | 100 / 100 | 25 / 175 | 97.53 | 9.07 |
| Q589/589 | 500/215 | 100 / 100 | 8.7 / 8.7 | 100 / 100 | 25 / 175 | 98.02 | 9.32 |
| Q589/503 | 500/215 | 100 / 100 | 8.7 / 8.0 | 100 / 100 | 25 / 175 | 90.54 | 8.61 |
| Q589/378 | 500/215 | 100 / 150 | 8.7 / 8.5 | 100 / 100 | 25 / 175 | 80.50 | 7.63 |
| Q589/335 | 500/215 | 100 / 150 | 8.7 / 8.0 | 100 / 100 | 25 / 175 | 76.96 | 7.16 |
| Q589/317 | 500/216 | 100 / 150 | 8.7 / 7.8 | 100 / 100 | 25 / 175 | 75.47 | 7.02 |
| Q589/295 | 500/215 | 100 / 150 | 8.7 / 7.5 | 100 / 100 | 25 / 175 | 73.58 | 6.97 |
| Q634/634 | 500/215 | 150 / 150 | 11.0/11.0 | 100 / 100 | 25 / 175 | 105.15 | 9.78 |
| Q636/636 | 500/215 | 100 / 100 | 9.0 / 9.0 | 100 / 100 | 25 / 175 | 104.96 | 9.76 |
| Q636/424 | 500/215 | 100 / 150 | 9.0 / 9.0 | 100 / 100 | 25 / 175 | 87.80 | 8.32 |
| Q709/424 | 500/215 | 100 / 150 | 9.5 / 9.0 | 100 / 100 | 25 / 175 | 93.78 | 8.89 |
| Q785/785 | 500/215 | 100 / 100 | 10.0/10.0 | 100 / 100 | 25 / 175 | 129.78 | 12.34 |
| Q785/295 | 500/215 | 100 / 150 | 10.0 / 7.5 | 100 / 100 | 25 / 175 | 89.40 | 8.32 |
| Q785/257 | 500/215 | 100 / 150 | 10.0 / 7.0 | 100 / 100 | 25 / 175 | 86.21 | 8.02 |
Tek istikamette çalışan döşemelerde ve mesnet donatılarında kullanılır. Bütün R tipi hasırlarda boy çubuğu aralığı 150 mm, en çubuğu aralığı 250 mm'dir.
| HASIR | GÖZ | ||||||
| HASIR | EBADI | ÖLÇÜLERİ | ÇAP | BOY | EN | HASIR | |
| TİPİ | (cm) | (mm) | (mm) | FİLİZLERİ | FİLİZLERİ | AĞIRLIĞI | Kg/m2 |
| Boy / En | Boy / En | Boy / En | (mm) | (mm) | (kg) | ||
| R 106 | 500/215 | 150 / 250 | 4.5 / 4.5 | 125 / 125 | 25 / 175 | 14.12 | 1,33 |
| R 131 | 500/215 | 150 / 250 | 5.0 / 5.0 | 125 / 125 | 25 / 175 | 17.40 | 1,64 |
| R 158 | 500/215 | 150 / 250 | 5.5 / 5.0 | 125 / 125 | 25 / 175 | 19.71 | 1,86 |
| R 188 | 500/215 | 150 / 250 | 6.0 / 5.0 | 125 / 125 | 25 / 175 | 22.16 | 2,10 |
| R 221 | 500/215 | 150 / 250 | 6.5 / 5.0 | 125 / 125 | 25 / 175 | 24.82 | 2,35 |
| R 257 | 500/215 | 150 / 250 | 7.0 / 5.0 | 125 / 125 | 25 / 175 | 27.76 | 2,63 |
| R 295 | 500/215 | 150 / 250 | 7.5 / 5.0 | 125 / 125 | 25 / 175 | 30.91 | 2,93 |
| R 317 | 500/215 | 150 / 250 | 7.8 / 5.0 | 125 / 125 | 25 / 175 | 32.87 | 3,12 |
| R 335 | 500/215 | 150 / 250 | 8.0 / 5.0 | 125 / 125 | 25 / 175 | 34.27 | 3,25 |
| R 377 | 500/215 | 150 / 250 | 8.5 / 5.5 | 125 / 125 | 25 / 175 | 39.19 | 3,72 |
| R 390 | 500/215 | 150 / 250 | 8.7 / 5.5 | 125 / 125 | 25 / 175 | 40.66 | 3,86 |
| R 424 | 500/215 | 150 / 250 | 9.0 / 5.5 | 125 / 125 | 25 / 175 | 42.97 | 4,08 |
| R 443 | 500/215 | 150 / 250 | 9.2 / 5.5 | 125 / 125 | 25 / 175 | 44.58 | 4,22 |
| R 473 | 500/215 | 150 / 250 | 9.5 / 5.5 | 125 / 125 | 25 / 175 | 46.96 | 4,46 |
| R 503 | 500/215 | 100 / 250 | 8.0 / 6.0 | 125 / 125 | 25 / 125 | 51.02 | 4,83 |
| R 513 | 500/215 | 100 / 250 | 8.1 / 6.0 | 125 / 125 | 25 / 125 | 52.07 | 4,93 |
| R 524 | 500/215 | 150 / 250 | 10.0 /6.0 | 125 / 125 | 25 / 175 | 52,74 | 4,99 |
| R 567 | 500/215 | 100 / 250 | 8.5 / 6.0 | 125 / 125 | 25 / 125 | 56.27 | 5,34 |
| R 577 | 500/215 | 100 / 250 | 8.6 / 6.5 | 125 / 125 | 25 / 125 | 59,06 | 5,45 |
| R 577 | 500/215 | 150 / 250 | 10.5 /6.5 | 125 / 125 | 25 / 175 | 58,78 | 5,57 |
| R 589 | 500/215 | 100 / 250 | 8.7 / 6.5 | 125 / 125 | 25 / 125 | 60.22 | 5,71 |
| R 589 | 500/215 | 150 / 250 | 10.6 /6.5 | 125 / 125 | 25 / 175 | 59,69 | 5,66 |
| R 634 | 500/215 | 150 / 250 | 11.0/6.5 | 125 / 125 | 25 / 175 | 63,40 | 6,02 |
| R 636 | 500/215 | 100 / 250 | 9.0 / 6.5 | 125 / 125 | 25 / 125 | 63.57 | 6,04 |
| R 709 | 500/215 | 100 / 250 | 9.5 / 6.5 | 125 / 125 | 25 / 125 | 69.56 | 6,61 |
| R 785 | 500/215 | 100 / 250 | 10.0/6.5 | 125 / 125 | 25 / 125 | 75.97 | 7,21 |
| R 866 | 500/215 | 100 / 250 | 10.5/7.0 | 125 / 125 | 25 / 125 | 84.39 | 8,01 |

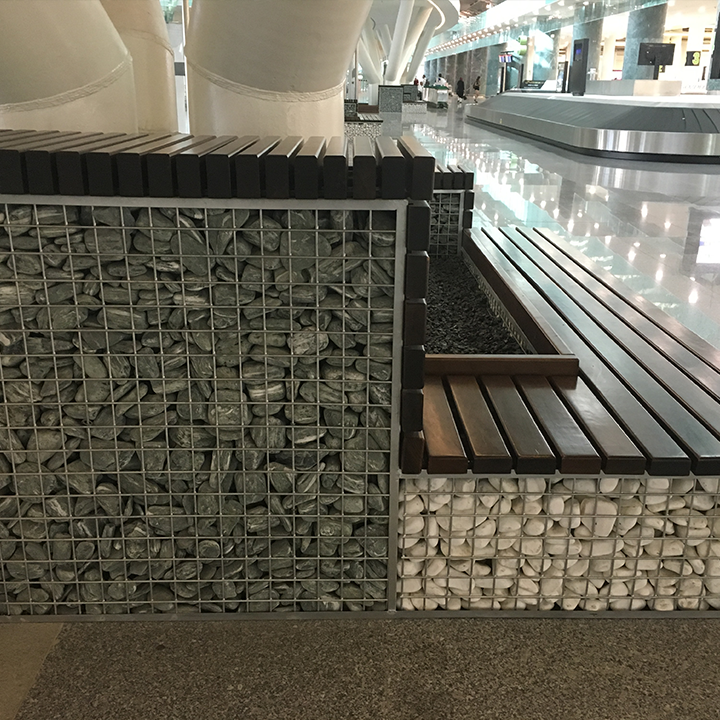

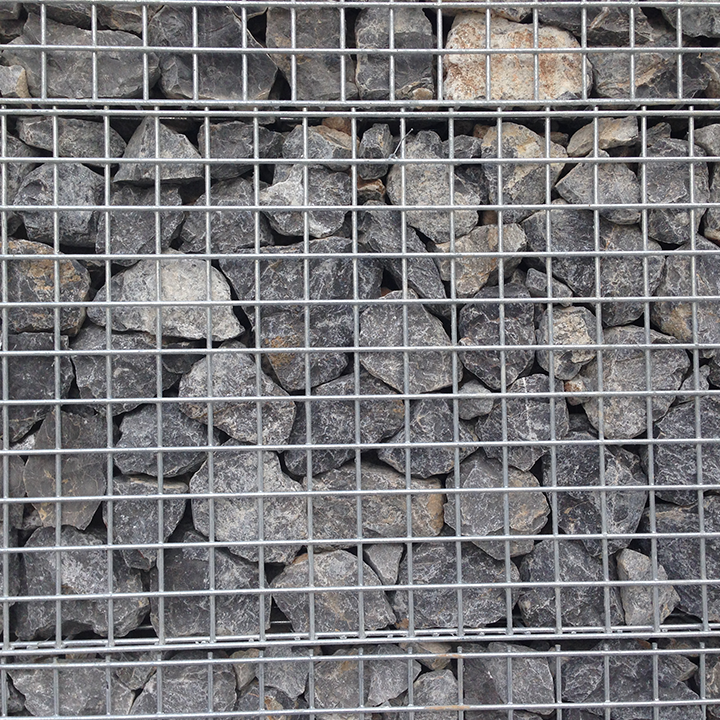

İnce çubuk çapları ve dar göz aralıklarıyla çok amaçlı kullanılabilen hasır tipleridir. Standart 100/200 cm ölçülerde üretildiği gibi farklı ölçülerde de, düz ve nervürlü olarak üretilebilinir. Kafes hasırları istenirse galvanizle kaplanır.
Çelik hasır emniyet gerilmesinin normal inşaat demirinden yaklaşık iki kat daha fazla olması, çelik hasır kullanılması halinde normal inşaat demirine (STI) nazaran %40 civarında ağırlık tasarrufu sağlamaktadır. STI demirinde, beton 160 için Ve=1400 kg/cm2 iken çelik hasırda bu miktar Ve=2400 kg/cm2 olmaktadır. Bu nedenle demir kesiti yarı yarıya azalmaktadır.
Çelik hasırda kullanılan malzemenin azalması, plakalar halinde oluşu kolay taşınabilmesi ve montajının kolaylığı zamanı büyük ölçüde kısaltmaktadır.
Normal demirde olduğu gibi doğrultma, çubukları tek tek kesip pilye kırma, kanca yapma, döşemeye belirli aralıklarla yerleştirip birbirine bağlama gibi işler yoktur. Çelik hasırın ise kısa zamanda döşenmesi işçilikten yerleştirip işçilikten %50 tasarruf sağlamaktadır.
Çelik hasırlar standart (500x2.15) tip ve ebatlarda imal edildikleri için nakliyesi kolaydır. Demirden tasarruf sağladığı için nakliye ücreti azalmaktadır.
Malzemenin yarıya yakın azalması, zamanın kısalması, işçilikten tasarruf; netice olarak bütün bunlar %10-20 arasında parasal tasarruf sağlamaktadır.

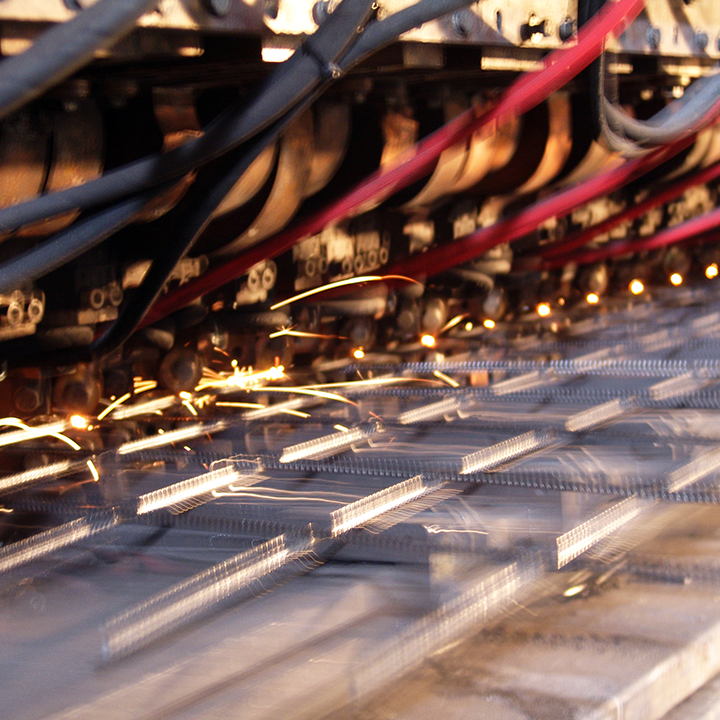

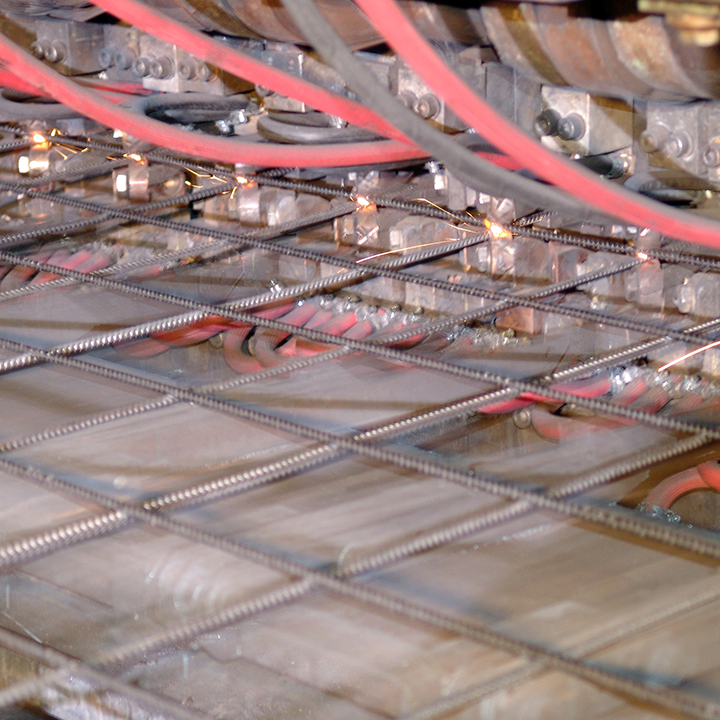

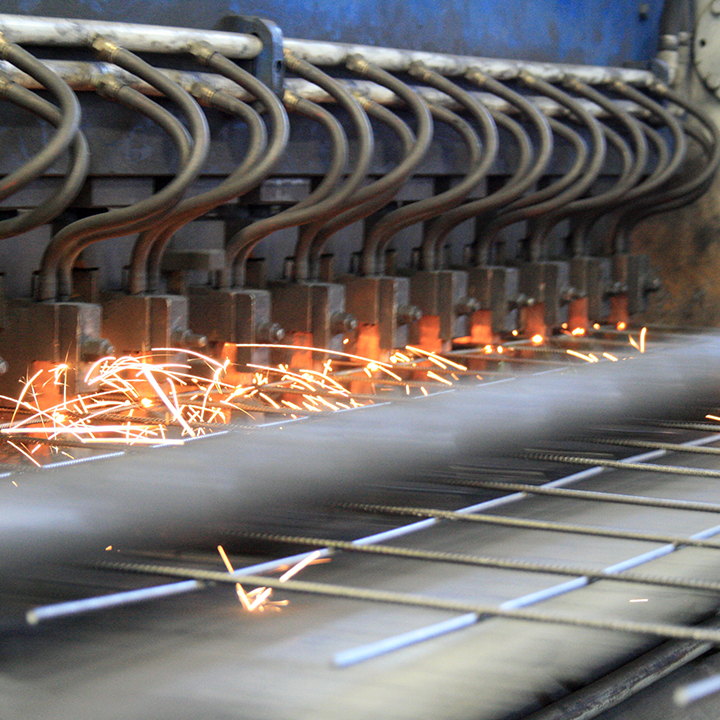

Çelik hasırlar otomatik kaynak makinalarında istenilen ölçüde hassasiyetle imal edilmektedir. Çelik hasır çubukları beton içerisinde homojen bir dağılım göstermekte, böylece çekme kuvvetlerinin düzgün bir şekilde alınması sağlanmaktadır. Çubukların nervürlü ve birbirine kaynaklı oluşu aderansı arttırmakta, beton içerisindeki çubukların kayması önlenmekte, yapıda olabilecek çatlaklar, korozyon ve sızıntılar giderilmektedir.
Çap ve boy standartı vardır. Dolayısıyla boydan ve çaptan zayiat verilmez. İnşaatlarda olumsuz görüntü arz eden demir artıklarına rastlanmaz.
